基于Chipcon射頻芯片CC2430所設計的無線溫濕度測控系統
發布時間 : 2013/9/10 瀏覽次數 : 3292
溫濕度與生產及生活密切相關。溫度變化會影響品質；精密儀器、半導體器件，過溫過濕而導致性能降低，溫濕度傳感器的使用范圍很廣。以往的溫濕度傳感器都是通過有線方式傳送數據，線路冗余復雜，不適合大規模多數據放置，連線成本高，線路的老化問題也影響其可靠性。隨著大量、廉價和高度集成的無線模塊的普及，以及其他無線通信技術的成功，實現無線的高效傳感器網絡成為現實。
為了滿足類似于溫度傳感器這樣小型、低成本設備無線聯網的要求，基于Chipcon射頻芯片CC2430所設計的無線溫濕度測控系統應運而生。
基于ZigBee技術的溫濕度測控系統實現了傳感器的無線測控，稍加改進還可以做出集成更多傳感器和更多功能的傳感器網絡，擴充性強，市場前景廣闊。

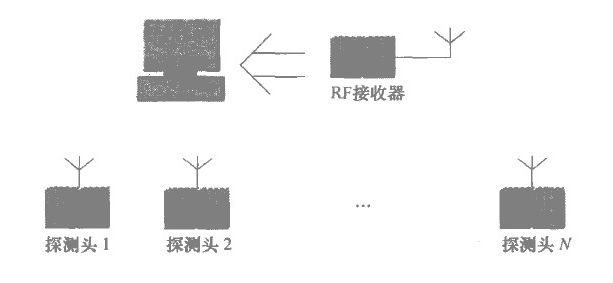

無線溫濕度測控系統結構如下圖所示，多個獨立的終端探測器按實際需要分布在不同的地方，由敏感元件測得環境溫濕度變化數據，通過基于ZigBee技術的RF無線收發網絡傳送給監控中心的接收器，最后由標準的接口輸入微機進行處理。用戶可以選擇性地適時監控不同位置的環境變化。
該系統結構可以分為兩個部分：探測頭和接收器。下而分別進行介紹：
1.探測頭
溫度和濕度測量的模擬信號由一個多路選擇通道控制，依次送入A/D轉換器處理轉化為數字信號，微處理器將該數字信號進行校正編碼，送入基于ZigBee技術的RF發射器。
在器件選擇方面，便攜式系統要求同時具有最小的尺寸和最低的功耗。因此系統中溫度傳感器采用MAX6607/MAX6608模擬溫度傳感器，它的典型靜態電流僅有8mA，便攜式系統的線路板空間通常都根緊張，類似于sL70這樣的微型封裝最為理想；另外，未來的處理器最有可能采用的電源電日采18V，正好也是MAX6607和MAX6608的最低工作電壓。
傳統濕度傳感器多采用濕敏電阻和電容，其測量電路復雜、精度低、調試麻煩，本系統采用了HoneyWell公司生產的HIH3605濕度變送器，傳感器，芯體和關鍵部件全部采用性能優良的進口原裝件，可抗塵埃、臟物及磷化氰等化學品，精度高，響應快，輸出0-5 V/DC對應0%- 100%RH，精度為+3%RH。
為了降低耗電量和設備體系，本系統采用，待機時耗電量較低、系統集成度高的微處理器和LSI產品。微處理器和無線收發LSI設備是挪威Chipcon的CC2430。系統使用9V蓄電池，每隔3分鐘與網絡交換一次同步信號，采用的網絡拓?fù)浣Y(jié)構為網眼型，工作模式和待機模式的占空比采用不足1%的設定。
2.接收器
RF接收器接收到探測頭發出的信號，經過解碼，通過標準的微機并口接口送入計算計儲存顯示。

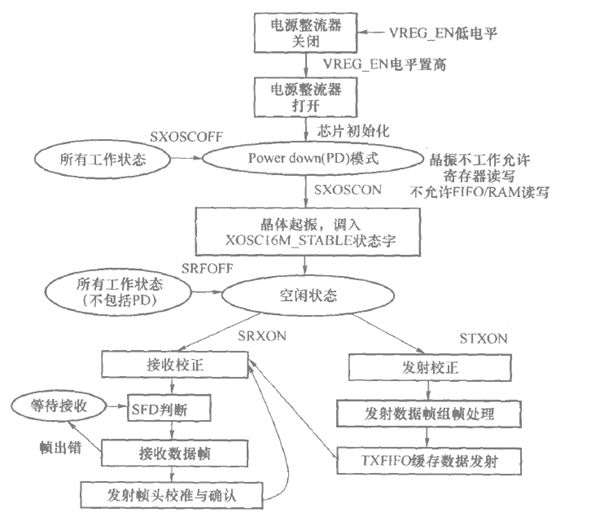

探測頭和接收器無線通訊實現機理是以802.15.4傳輸模塊代替?zhèn)鹘y(tǒng)通信模塊，將采集的數據以無線方式發送出去。其主要包括802.15.4無線通信模塊、微控制器模塊、傳感器模塊及接口、直流電源模塊以及外部存儲器等。802.15.4無線通信模塊負責數據的無線收發，主要包括射頻和基帶兩部分，前者提供數據通信的空中接口，后者主要提供鏈路的物理信道和數據分組。微控制器負責鏈路管理與控制，執行基帶通信協議和相關的處理過程，包括建立鏈接、頻率選擇、鏈路類型支持、媒體接入控制、功率模式和安全算法等。經過調理的傳感器模擬信號經過A／D轉換后暫存于緩存中，由802.15.4無線通信模塊通過無線信道發送到主控結點，再進行特征提取、信息融合等高層決策處理。
采用基基于Chipcon射頻芯片CC2430的濕度傳感器網絡，在擺脫繁雜冗余的線路的情況下，實現了對環境溫濕度的遠程監控，實現了低復雜度、低功耗、低數據速率、低成本、雙向無線通信的特點，可以嵌入到不同的設備中，有多種網絡拓?fù)浣Y(jié)構選擇。
